断熱工法について

外張り断熱施工マニュアル

標準仕様による矩計図（ＧＷＯＳ工法）

充填断熱施工マニュアル

グラスウール充填断熱の標準施工法を断熱部位ごとに解説いたします。
ご覧になりたい下記の断熱部位をクリックしてください。

ＧＷＯＳ工法について

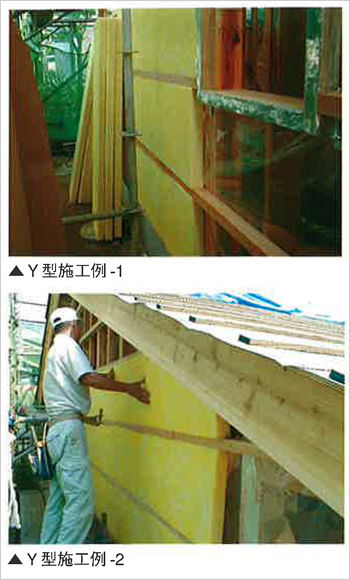

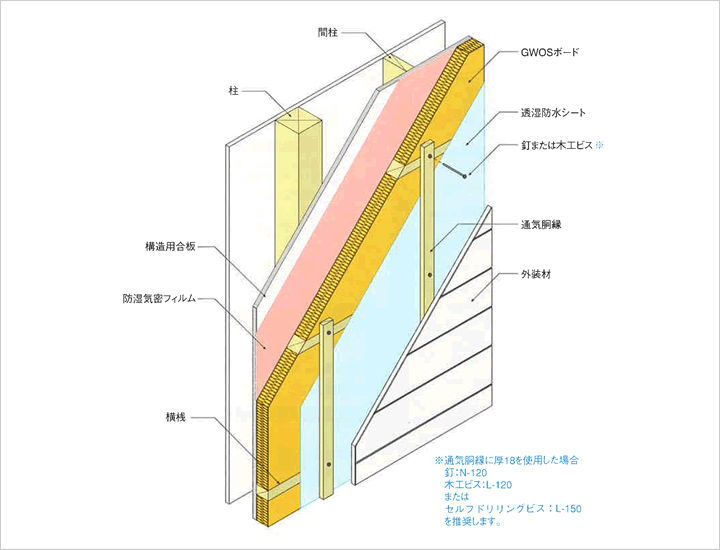

  • GWOS工法[Y型]は、木材の横桟を用いて躯体の外側にグラスウール断熱材を取り付ける方法です。
  • 北海道を中心に付加断熱としてたいへん多くの実例があり、永年の施工実績から培われた、信頼性の高い工法です。

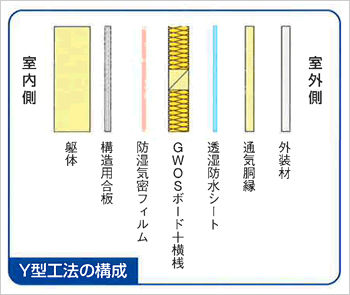

  • 主な構成を内側から外側の順番に示すと、下記のとおりです。
  • 通気胴縁は、横桟上の位置に釘または木工ビスを打って、躯体に固定します。
  • 「標準仕様」では、躯体の外側に構造用合板などの面材を用いるようになっていますが、GWOS工法[Y型]では面材を使用しない場合でも適用可能です。
充填断熱施工マニュアル

※GWOSボードについては、一般的に密度32kの製品を使用します。

[充填断熱工法]

防湿層付断熱材

断熱部位から見る 施工手順から見る

[充填断熱工法]

防湿層別張りフィルム

断熱部位から見る 施工手順から見る

[充填断熱工法]

ＧＷＳ工法

詳細ページへ
各種資料

各種施工マニュアル

各種設計・施工業者様向け施工マニュアルのご案内

パンフレットダウンロード

硝子繊維協会発行各種パンフレットのご案内
