 手順４：天井の断熱施工

▶

 １．土間床の断熱施工例

▶

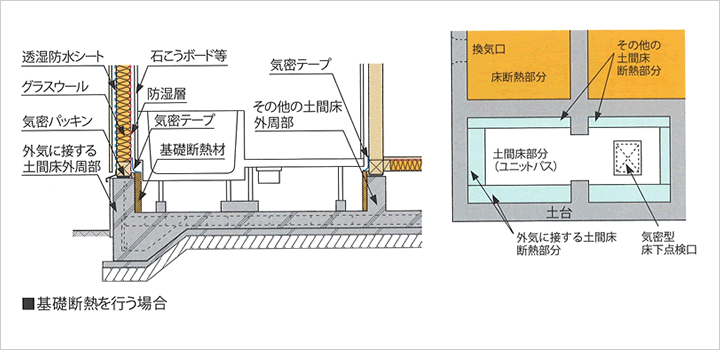

 【浴室部の施工】

浴室にユニットバスを使用する場合、工程上かなり早い時期に搬入されます。ユニットバスが先に設置されてしまうと、ユニットバ
スに面した外壁や天井に断熱材を充填することが難しくなってしまい、結果的に断熱欠損となる場合があります。従って、浴室周り
の断熱工事は、ユニットバスの搬入前に済ませてしまうことが大切です。

●浴室の土間床外周にあたる基礎立ち上がり部分は、基礎断熱を行います。
●基礎断熱を施工する場合、直接外気に接する部分とそれ以外の部分では、必要な断熱材の性能が異なりますので、各地域ごとの必要
な断熱材の厚さをご確認ください。
●基礎断熱を行った基礎と土台の取り合い部分は、気密パッキンを施工して、床下の気密性を確保します。
●ユニットバス床下点検用の人通口は、気密性を確保できるように断熱材で塞ぐか、浴室の隣室である脱衣室外周部分まで基礎断熱
を行い、脱衣室の床に気密点検口を設ける方法があります。
●ユニットバスが土台に乗せかけるタイプの場合、充填したグラスウールや防湿層を破損してしまうことがありますので、自立型を
推奨します。
●ユニットバスの浴室下部の床に相当する部分が断熱されている場合、壁・床との取り合い部分に適切な気流止めが設置され、床下
換気を確保することで土間床外周部の断熱施工を省略することができます。

▶

 【土台と基礎との取り合い部分の施工】

土間と基礎の取合い部分は床下換気のため通気を確保できる基礎パッキンを施工しますが、土間床の断熱施工においては必ず気密
パッキンを使用します。断熱施工する場合は、基礎外周の立ち上がり（内側か外側、または両側）に断熱材を施工します。

▶

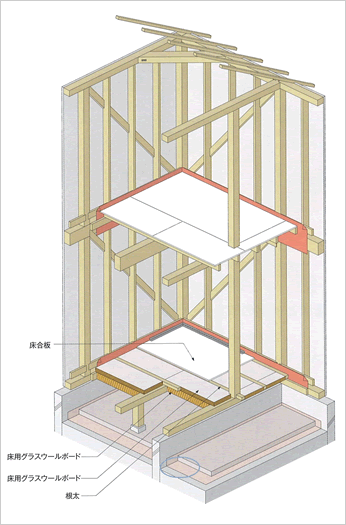

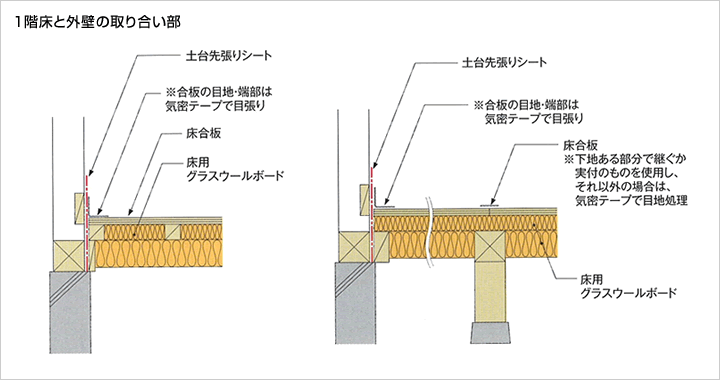

 ２．１階床の断熱施工例：根太＋大引断熱

●土台・大引に断熱材の受け材を取り付けます。
●その後、大判の床用グラウスールボードを土台・大引の間に充填します。さらに、床用グラスウールボードを床根太の間に充填し
ます。

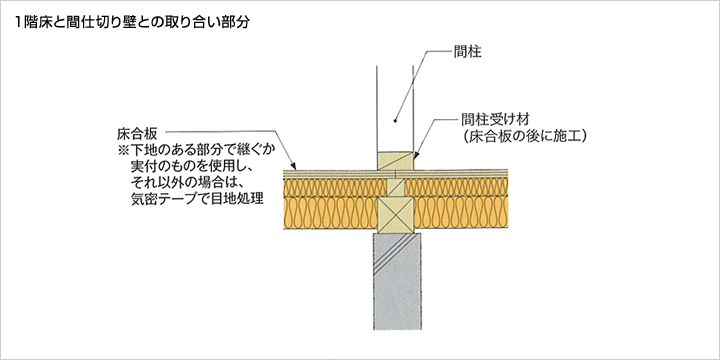

●断熱材の充填完了後に床合板を張ります。床合板は、下地のある部分で継ぐか、実付のものを使用し、それ以外の場合は、気密

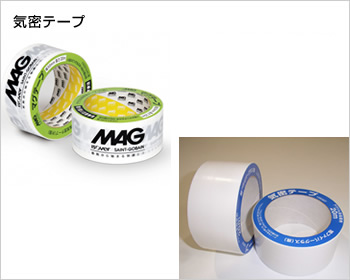

テープで目地処理を行います。
●床合板と柱の取り合い部分に生じたすき間は、気密テープで防湿気密処理をします。

▶

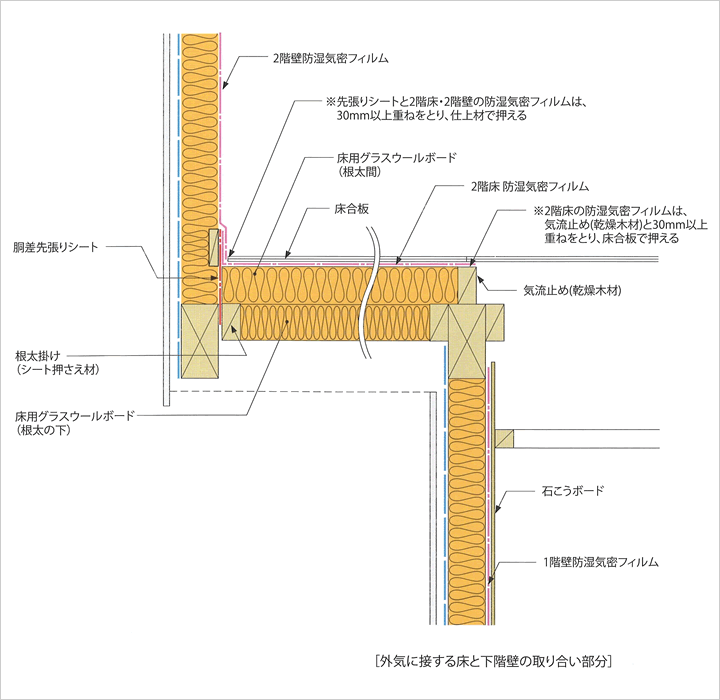

 ３．外気に接する床の断熱施工例：根太乗せ掛け断熱の場合

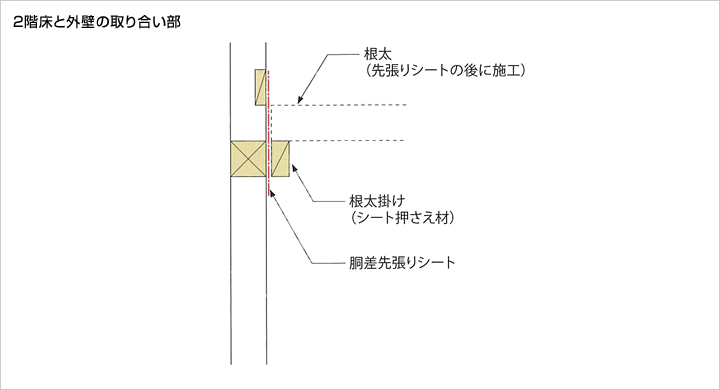

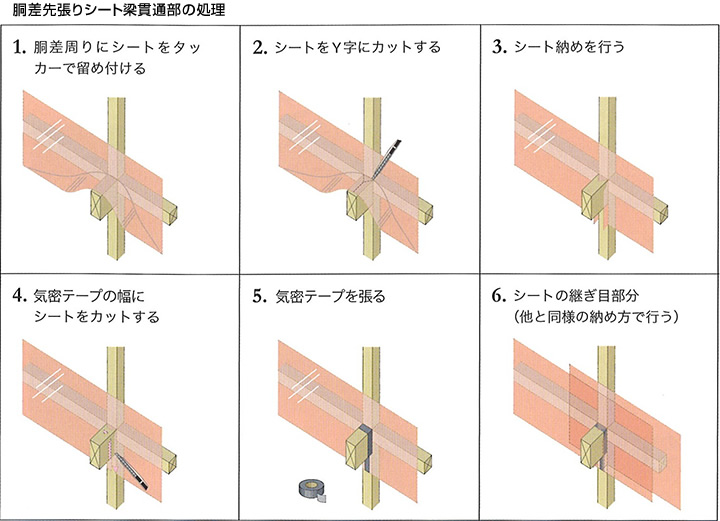

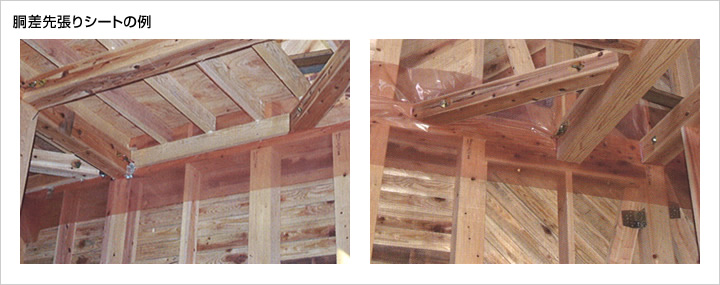

●断熱施工する部分の周囲の胴差には、あらかじめ先張りシートを施工しておきます。
●断熱施工する部分の床根太の下に断熱材用の下地を組み、その下地の下面に断熱材受けを施工します。
●その後に、床用グラスウールボードを床根太の下に組んだ下地の間に充填します。さらに、床用グラスウールボードを床根太の間
に充填します。
●断熱材施工後に、室内側に防湿気密フィルムを根太の上面にタッカーで留めていき、その上から床合板で押えます。

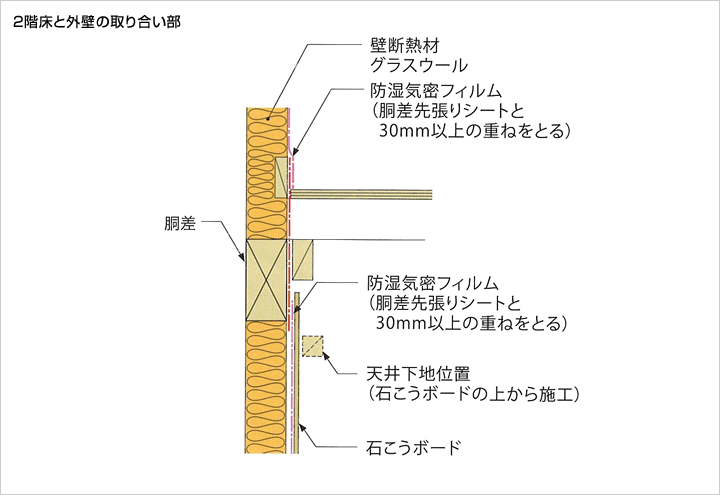

●床の防湿気密フィルムと先張りシートの取り合う部分は、下地のある部分で30mm以上の重ねをとり、仕上材または床合板で押え
ます。

▶

 ４．下屋の断熱施工例：先張りシートを用いた場合

●下屋の小屋裏と取り合う２階の外壁の下端に、１階天井野縁の高さにあわせて下がり壁の下地を作ります。
●その下がり壁の室内側に「先張りシート」を施工し、グラスウール断熱材を充填します。
●外壁の断熱材と防湿気密フィルムの施工後、下屋の天井野縁を設置し、天井の断熱材と防湿気密フィルムを施工します。
●下屋の小屋裏と取り合う2階の外壁、および下屋と取り合う1階の外壁は、標準仕様による断熱施工手順「外壁の断熱施工」に準じ
ます。
●下屋の天井は、標準仕様による断熱施工手順「天井の断熱施工」に準じます。

▶

 ５．天井の断熱施工例：天井断熱

●野縁の施工後、野縁の上にグラスウールをしっかりと突き付け、断熱層が連続するように施工します。吊り木周りは、すき間がで
きないようにグラスウールに切り込みを入れて吊り木を包むようにします。

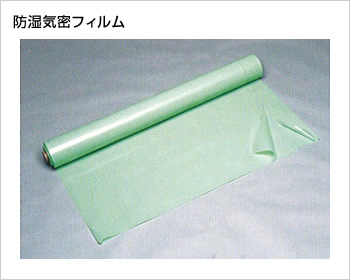

●その後、野縁の下に防湿気密フィルムを施工します。防湿気密フィルムが破れ、破損が生じた場合は気密テープでふさぎます。
●天井の防湿気密フィルムを途中で継ぐ場合は、野縁等の木下地のある部分で30mm以上重ねてタッカーで留め付けます。その後、
石こうボード等の面材で押えます。

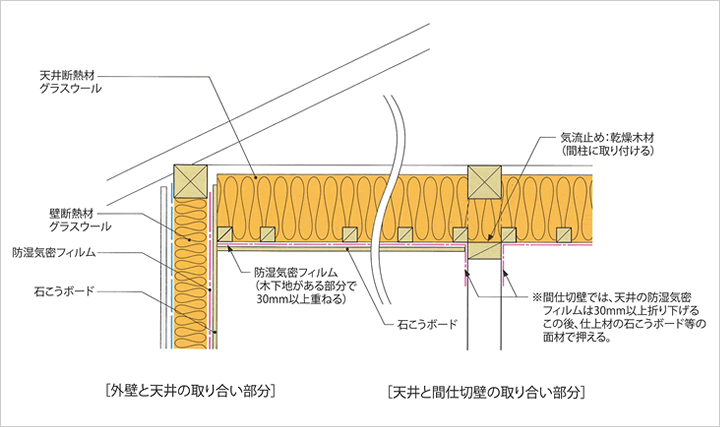

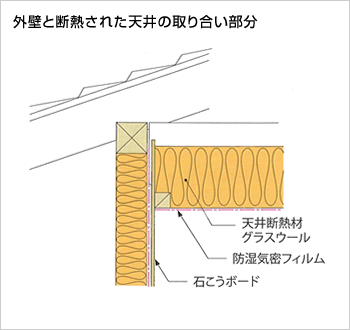

●外壁と天井の防湿気密フィルムが取り合う部分は、野縁等の木下地のある部分で30mm以上重ねてタッカーで留め付けます。その
後、石こうボード等の面材で押えます。

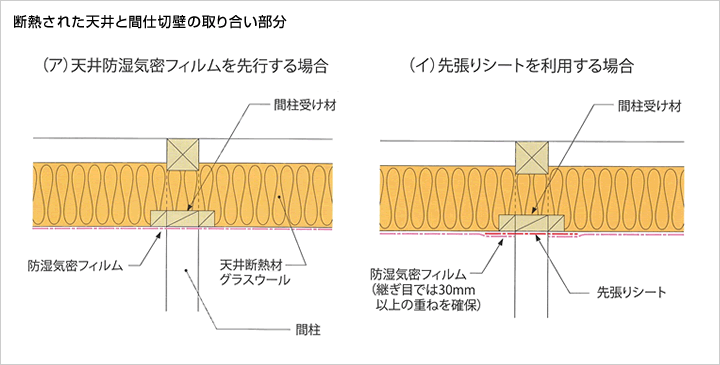

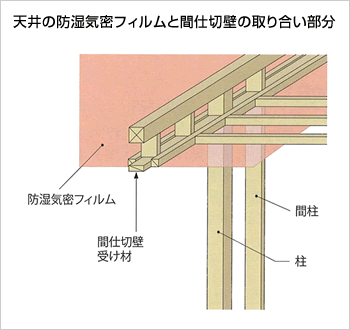

●間仕切壁と天井の取り合う部分は、間仕切壁の柱と間柱との間に乾燥木材の気流止めをあらかじめ取り付けておきます。天井の防
湿気密フィルムはこの位置で30mm以上折り下げておき、その上から石こうボード等の面材で気流止めとはさみ付けて押さえます。

▶

 ６．屋根の断熱施工例：屋根断熱

●屋根は必要な断熱材の厚さに応じた垂木のせいとする必要があります。
●屋根断熱の場合、断熱材の屋外側に通気層が必要なので、通気層の厚さも考慮する必要があります。野地板の内側に通気層確保部
材を施工します。
●室内側から断熱材を充填します。その室内側（垂木下端）に、防湿気密フィルムを張り、石こうボード等の面材で押えます。
●屋根と外壁が取り合う部分では、屋根の防湿気密フィルムを軒桁の位置で30mm以上の重ねをとるようにします。また、母屋や棟
木の部分には、先張りシートを施工しておき、屋根の防湿気密フィルムと重ねをとり、石こうボード等の面材で押えます。

▶

 ７．その他の細部処理

▶

 【配管・配線の貫通部分】

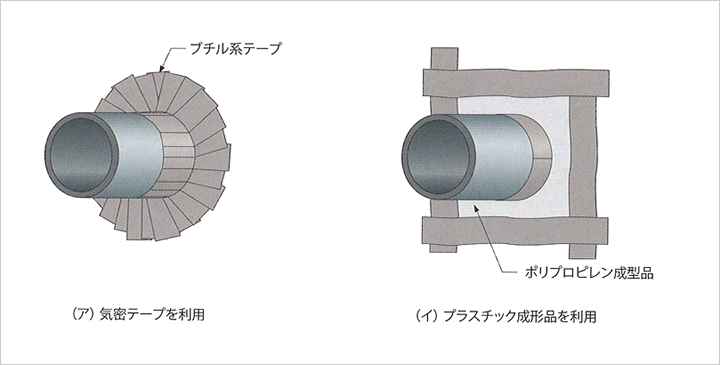

●設備の配管や配線が、防湿気密を貫通する部分の処理には、下記のような方法があります。
（ア）気密テープを何枚か貼ってシールする。
（イ）プラスチック製の成形品を用いて、気密テープでシールする。

▶

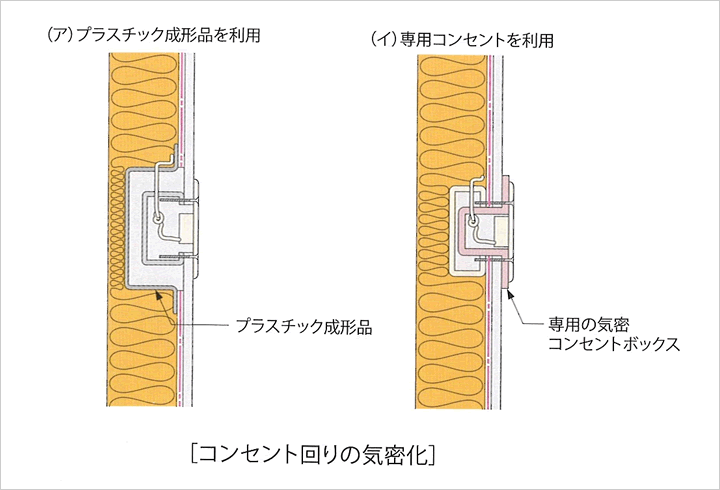

 【コンセントボックス・スイッチボックス】

●外周壁に設置されたコンセントやスイッチボックス部分の処理には、下記のような方法があります。
（ア）プラスチック成型品を用いて気密処理をする。その場合、コンセントボックスは一般のものでよい。ケーブルが成型品貫通す
る箇所では、コーキングがテープでシールする。
（イ）専用の気密コンセントボックスを使用する。

▶

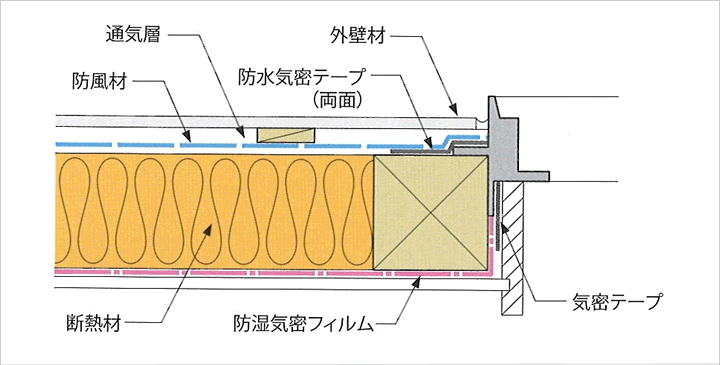

 【開口部まわり】

●サッシや玄関ドアなどの開口部の枠のまわりは、防湿気密層と枠材にすき間が生じないように施工する必要があります。
（ア）サッシ枠の外側のツバの部分に防湿気密テープ（両面）を貼ってシールするようにします。防風材（透湿防水シート）は、こ
のテープの上から施工します。
（イ）上記のシール処理に加え、防湿気密フィルムをサッシ枠の位置まで巻き込み、枠の室内側で気密テープでシールします。

▶

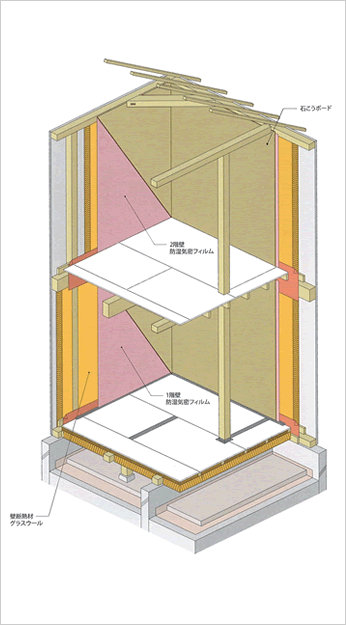

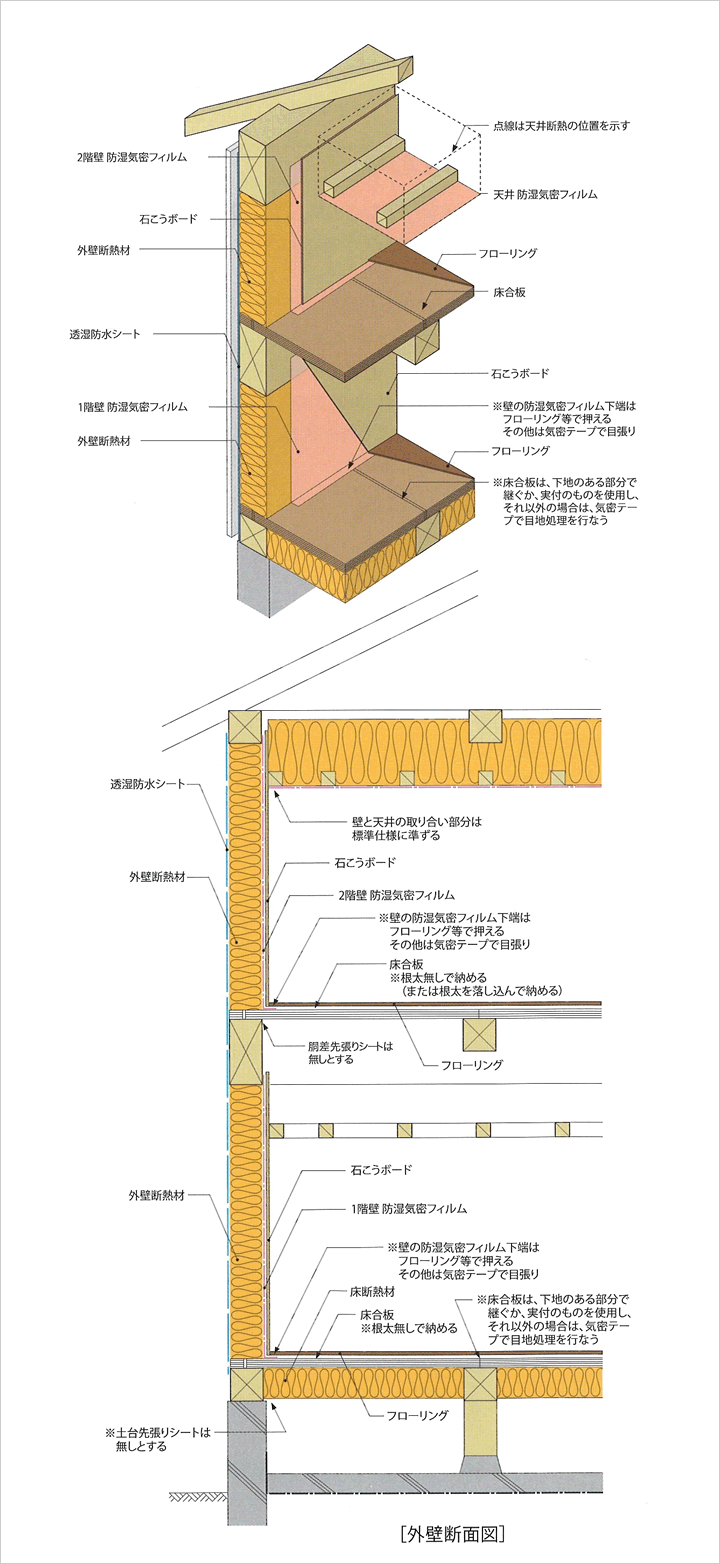

 ８．外壁の断熱施工例：先張りシートの施工を大幅に省略可能な工法の例

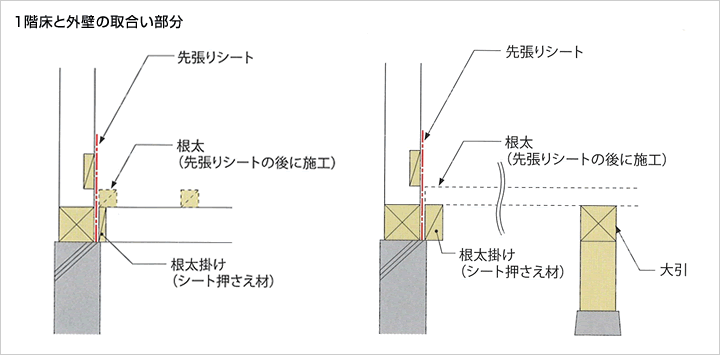

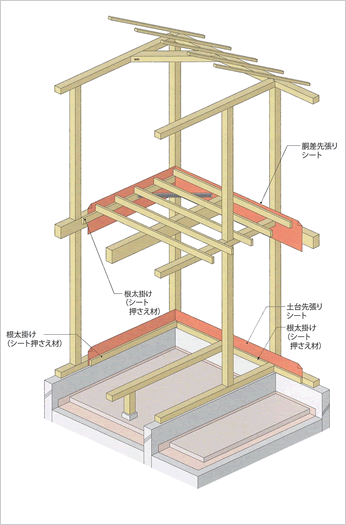

この項では、胴差部分と土台部分の先張りシートの施工を省略できる工法の例を示します。根太工法では、床根太と外壁との取り合
い部分にすき間が生じます。床と外壁との取り合い部分にすき間が生じたままでは十分な気密性の確保が困難です。気密性の確保が
不十分では、どれだけ高性能なグラスウール断熱材を施工しても、断熱材が持っている断熱性能を十分に発揮することができませ
ん。そのため、床と壁との取り合い部分のすき間をなくし、十分な気密性を確保するために、胴差部分と土台部分に先張りシートを
施工する必要があります。
この先張りシートの施工を省略できる工法が剛床（根太レス）工法です。剛床（根太レス）工法は、土台または胴差に直接床合板を設置する工法です。従って、床と壁との取り合い部分にすき間が生じないため、胴差部分と土台部分の先張りシートを省略することができます。

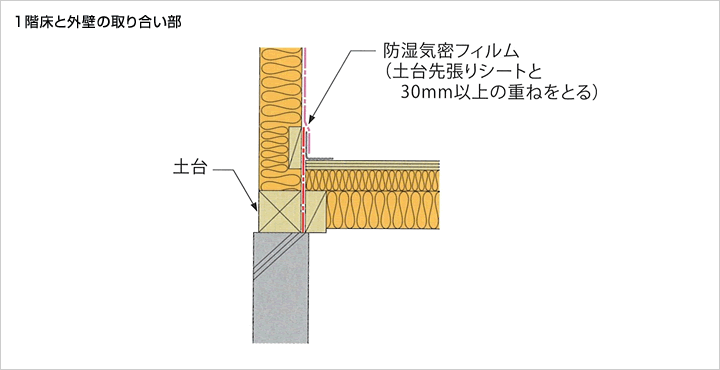

●外壁の防湿気密フィルムの下端は床合板との取り合い部分で折り曲げ、床合板に30mm以上重ねるように施工します。
●床合板に重ねた外壁の防湿気密フィルムの下端は、フローリング等の面材で押さえつけます。
●外壁の防湿気密フィルムの下端を、床合板に30mm以上重なるように施工できない場合、フローリング等の面材で押えつけること
のできない場合は、気密テープで床合板に留め付けます。
